バラシ図・組図・部品図制作
図面作成おまかせください。
短納期・高品質で対応します！
バラシ図・組図・部品図など
お急ぎ案件にも柔軟対応
製品の設計や製造に不可欠な部品図・組図・バラシ図などの各種図面は、社内設計者が担当するのが一般的でしたが、近年は図面化を外部に委託（外注）する企業が増えています。
「品質は落としたくないが、コストは抑えたい」「設計人材の確保がままならない」
そんな課題を持つ企業にとって、図面化の外注は有効なコスト削減手段になり得ます。
AZAWORKSは設計・図面作成に特化したプロフェッショナルチームとして、コスト・納期・品質のバランスを重視した外注サービスを提供しています。
| 図面の種類 | 内容・目的 |
|---|---|
| 組図 | 全体構成と部品同士の位置関係を示す |
| 部品図 | 個々の部品の寸法や加工情報 |
| バラシ図 | 組立手順を示す分解図 |
バラシ図とは？
「バラシ図」とは、完成品の構造を分解して部品単位で示した図面のことです。
製品の組み立てや修理を行う際に、どの部品がどのように配置・接続されているかを視覚的に把握できるようにするのが主な目的です。英語では「Exploded View（分解図）」と呼ばれることが多く、組立図の一種として扱われます。
多くの企業や専門家が採用する業界標準ソフトウェア。豊富なツールセットやカスタマイズ性のほか、アプリにより場所を選ばず作業が可能。
大規模機械設計やアセンブリに適した3次元CADソフトウェア。高速処理性能や、設計の効率化を図る機能も。
機械設計や製品開発に使用される3D CADソフトウェア。部品、アセンブリ、図面の作成やシミュレーション機能も充実。
機械設計や製品開発に特化した3次元CADシステム。開発規模を問わず使用でき、他のソフトとの連携が可能。
AZA WORKSの図面外注サービスの特長
- AutoCAD / SolidWorks / Inventor 等の主要CADに対応
- ラフスケッチ・3Dモデルからの図面化OK
- 3Dから2D図面化
- 単発・短納期案件も対応可能
- 秘密保持契約（NDA）対応・小規模案件歓迎
- 既存図面のリニューアル、再トレース
設計分野
主な設計分野
- 産業機械設計：製造装置、工作機械、搬送機械などさまざまな産業で使用される機械の設計
- 精密機械設計：時計、カメラ、工学機器、医療機器など高精度が要求される機械の設計
- 自動車部品設計：エンジン、トランスミッション、サスペンスなど自動車を構成するさまざまな部品の設計
- 家電製品設計：冷蔵庫、洗濯機、エアコン、テレビなど私たちの身の回りにある家電製品の設計
- ロボット設計：産業用ロボット、サービスロボットなど、さまざまな目的のロボットの設計
- 治具設計・工具設計：製造工場で使用される専用の固定具や切削工具などの設計
- 金型設計：受精整形やプレス加工などで使用される金型の設計
- 設備設計：工場内の生産ラインやユーティリティ設備などの設計
- 建築金物設計：建造物に使用されるドア、窓枠、手すりなどの金属部品の設計
機械設計・図面化を外注する
3つのメリット
1. 設計者の人件費を“変動費化”できる
図面作成を社内で行うには、以下のような固定的なコストがかかります：
- 設計者の人件費（正社員・派遣）
- ソフトウェアライセンス費用（CAD等）
- 教育・育成コスト
- 設計工数の管理・調整工数
特に小規模の製造業では、1人の設計者が複数業務を兼任していることも多く、繁忙期には「作図に手が回らない」といった事態が発生しがちです。
図面化業務だけを必要なときに必要な分だけ外注すれば、固定費を削減し、コストを変動費として管理できるようになります。
2. 作図スピードの向上が、工期短縮・売上最大化に直結する
外注先の多くは、図面化に特化した技術者やツールを保有しています。
これにより、社内で作成するよりも短納期で仕上がるケースが多いのです。図面化にかかる時間が短くなれば
- 試作や生産を早くスタートできる
- 顧客への納品スケジュールに余裕ができる
- 営業提案やプレゼン資料のスピード対応が可能になる
つまり、設計段階でのスピードアップが、最終的には売上機会の最大化や機会損失の防止につながるのです。
3. 自社にないCAD対応・ノウハウを活用できる
意外と見落とされがちなのが、「自社にないCADソフトに対応した外注先」を使えるという点です。
- 自社：2D図面はAutoCADしか使えない
- クライアント：3DでSolidWorksのデータを渡してくる
- 結果：変換・再作図で二重作業、時間と人件費が倍増…
このような場面では、CADデータをスムーズに扱える外注先に図面作成を依頼することで、社内の二度手間・コストロスを回避できます。
さらに、搬送装置や治具、板金部品など、さまざまな分野に強いAZA WORKSを選べば設計ミスや仕様不備の予防にもなります。

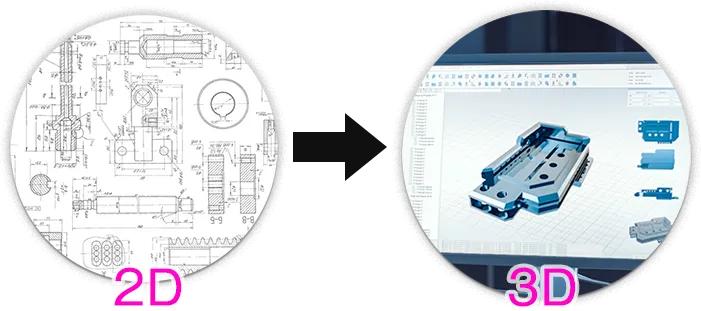

「2D→3D化特急便」
採用コストの1/3で実現。
2D図面の3Dデータ化を、機密保持万全のアウトソーシングで
こんなお悩みありませんか？
- DX推進で3D化が急務だが、過去の2D図面が膨大すぎて手が回らない。
- 設計者がモデリング作業に時間を取られ、本来の設計業務が圧迫されている。
- 派遣やバイトを雇う教育コストも時間もない。
- 外注したいが、図面の流出やセキュリティが心配だ。
アザワークスの「2D→3D化特急便」なら解決できます
大量データも一括対応
1枚から数千枚単位まで、必要なリソースを柔軟に確保します。
即戦力のプロ品質
設計実務経験者が担当するため、ただ形にするだけでなく「設計意図」を組んだ3D化が可能です。
「内製」vs「アザワークス」比較表
設計者の採用・教育には数百万円かかります。
図面の3D化・バラシは『1枚3,000円〜』のアザワークスにお任せください！
| 比較項目 | 内製 （自社で採用・パート雇用） | アザワークスへ 外注 |
|---|---|---|
| 図面作成コスト | 月額 20万〜30万円以上 （＋採用費・教育費） | 1枚 3,000円〜 （依頼した分だけの変動費） |
| 設備・ソフト費用 | 年間 10万円〜 （CADライセンス・PC代など） | 0円 （すべて弊社環境で対応） |
| 品質・スピード | 新人の場合、 教育とミス修正の手間が発生 | 実務経験者が担当するため、 即日・即戦力品質 |
| 設計者のリソース | バラシやトレースに追われ、 本来の設計が進まない | 丸投げで、設計者は コア業務（開発）に専念 |
| セキュリティ | 退職やヒューマンエラーによる データ流出リスク | NDA（機密保持契約） 標準締結で知財を徹底保護 |
| AI学習・データ流用リスク | シャドーAIのリスクあり 社員やパートが効率化のために安易に一般の生成AIや翻訳ツールにデータを入力し、図面データがAIの学習用に二次利用されてしまうリスクを完全には防げない。 | AI学習・外部流出を完全遮断 お預かりした図面データは、AIの学習や二次利用（クラウドへの意図しない蓄積）が行われないセキュアな環境で処理。NDA（機密保持契約）に基づき、知財を徹底保護します。 |
技術流出対策は万全
AZA-WORKならAI学習・外部流出を完全遮断
お預かりした図面データは、AIの学習や二次利用（クラウドへの意図しない蓄積）が行われないセキュアな環境で処理。NDA（機密保持契約）に基づき、知財を徹底保護します。
◆「機密保持契約（NDA）」を全案件で締結可能。
◆ データの取り扱い、破棄フローを徹底管理。
◆ 商用・スタンドアロン環境での作業。
大手メーカー様との取引実績多数。御社の知財を守ります！
